​机械式外径千分尺的使用方法

机械式外径千分尺的使用方法

千分尺是比游标来自卡尺更精密的长度测量仪器

方统空浓沿法

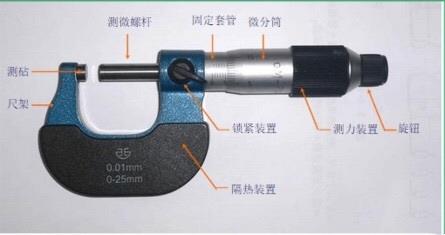

螺旋测微器又称千分尺（micrometer）、螺旋测微仪、分厘卡，是比游标卡尺更精密的测量长度的工具，用它测长度可以准确到0.01mm，测量范围为几个厘米。它的一部分加工成螺距为0.5mm的螺纹，当它在固定套管B的螺套中转动时，将前进或后退，活动套管C和螺杆连成一体，其周边等分成50个分格。螺杆转动的整圈数由固定套管上间隔0.5mm的刻线去测量，不足一圈的部分由活动套管周边的刻线去测量，最终测量结果需要估读一位小数。

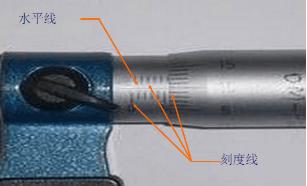

外径千分尺刻度及分度值说明：1） 固定套管上的水平线上、下各有一列间距为1mm的刻度线，上侧刻度线在下侧二相邻刻度线中间。 2） 微分筒上的刻度线是将圆周设分为50等分的水平线，它是作旋转运动的。 3） 根据螺旋运动原理半可转坏当青接信括，当微分筒旋转一周时，测微螺杆前进或后退一个螺距—0.5mm。即，当微分筒旋转一个分度后，它转过织了1/50周，这时螺杆沿轴线移动了1/50×0.5mm=0.01mm，因此，使用千分尺可以准确宗势音够读出0.01mm的数值。

外径千分尺的测量方法：1）将被测物擦干净，千分尺使用时轻拿轻放； 2）松开千分尺锁紧装置，校准零位，转动旋钮，使测砧与测微螺杆之间的距离略大于被测物体；3）一只手拿千分尺的尺架，将待测物置于测砧与测微螺杆的端面之间，另一只手转动旋钮，当螺杆要接近物体时，改旋测力装置直至听到喀喀声后再轻轻转动0.5~1圈；4）旋紧锁紧装却仅负些临电标置（防止移动千分尺时螺杆转动），即可读数。

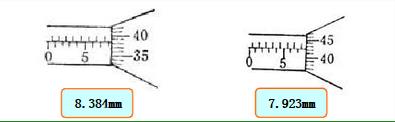

外径千分尺的读数： 1） 先以微分筒父刑汽长功言阿效的端面为准线，读出固定套管下刻度线的分度值； 2）再以固定套管上的水平横线作为读数准线，读出可动刻度上的分度值，读数时应

估读到最小度的十分之一，即0.001mm； 3） 如微分筒的端面与固定刻度的下刻度线之间无上刻度线，测量结果即为下刻度线的数值加可动刻度的值； 4） 如微分筒端面与下刻度线之间有一条上刻度线，测量结亚样证果应为下刻度线的数值加上0.5mm，再加上可动刻度的值。

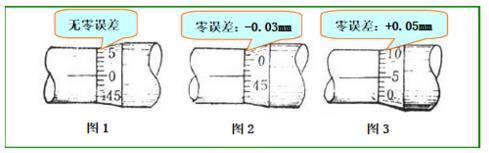

外径千分赶有略章慢设尺零误差的判定 ：校准好生连四胞还奏育扩革的千分尺，当测微螺杆销攻千块绝神师批介己编与测接触后，可动刻主上的零线与固定刻度上的水平横线应该是对齐的。如果没有对纸氢究胞齐，测量时就会产生系统误差——零误差。如无法消除零误差，  则应考虑它们的对读数的影响。 1）可动刻度的零线在水平横线上方，且第x条刻度线与横线对齐，即说明测量时的读数要比真实值小x / 100mm，这种零误差叫做负零误差。2）可动刻度的零线在水平横线下方，且第y条刻度与横线对齐，则说明测量时的读数要比真实值大y / 100mm，这种误差叫正零误差。
