​空调匹数怎么看（空调器匹数含义及外部结构名称知识）

空调匹数怎么看（空调器匹数含义及外部结构名称知识）

1、空调器匹数的含义

空调器匹数是一种不规范的民间叫法。这里的匹数（P）代表的是耗电量，因以前生产的空调器种类较少，技术也相似，因此使用耗电量代表制冷能力，1P约等于735W。现在，国家标准不再使用“匹（P）"作为单位，而使用每小时制冷量作为空调器能力标准。

2、制冷量与匹（P）对应关系

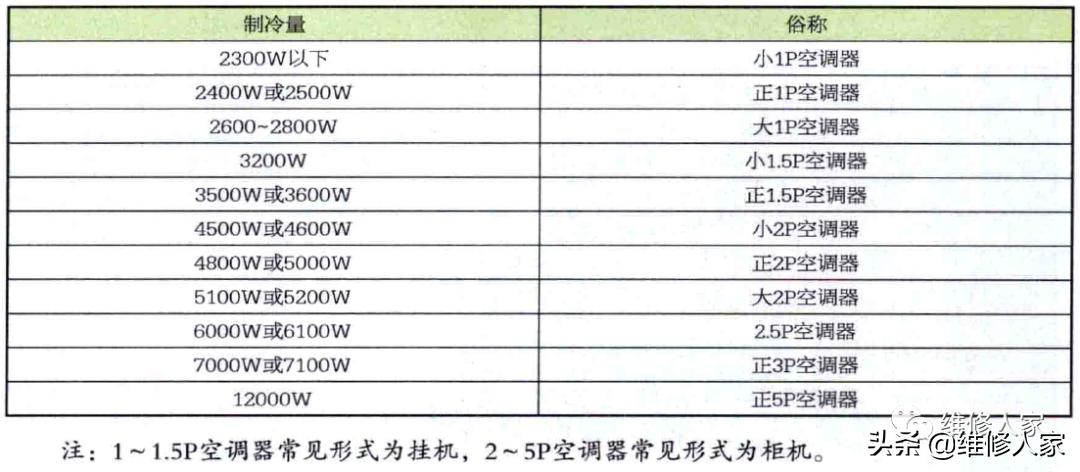

制冷量为2400W约等于正一匹，以此类推，制冷量4800W等于正二匹，对应关系见下表。

3、室内机的外部结构

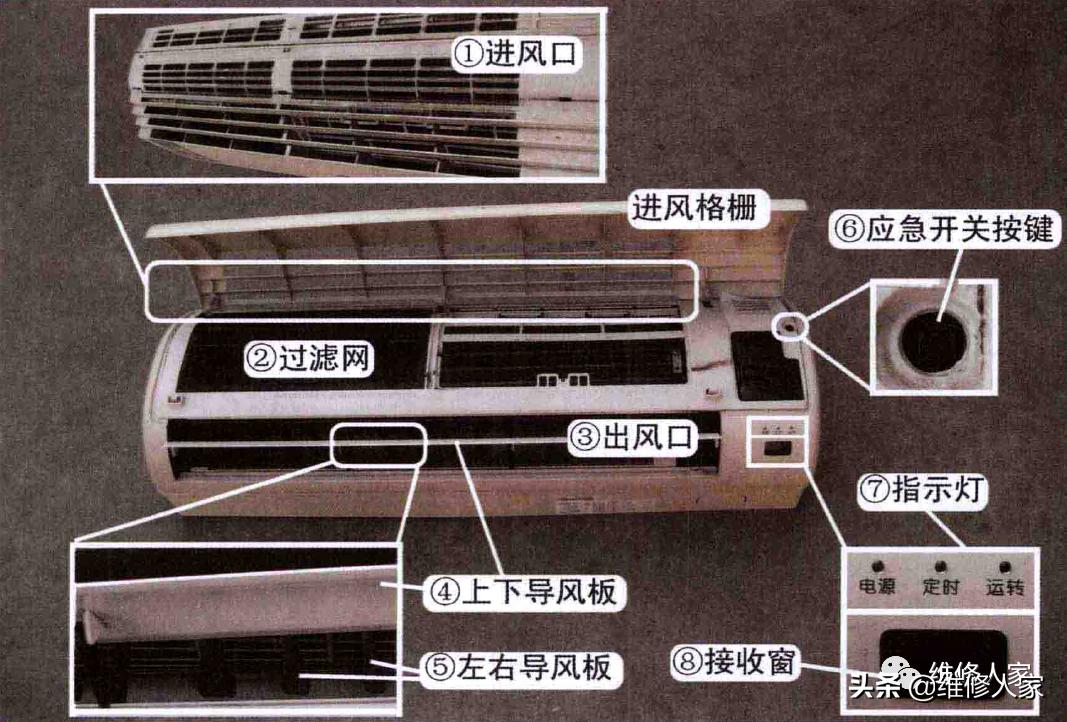

壁挂式空调器室内机外部结构见下图：

① 进风口：房间的空气由进风格栅吸入，并通过过滤网除尘。

说明：早期空调器进风口 通常由进风格栅（或称为前面板）进入室内机，而目前空调器进风格栅通常设计为镜面或平板样式，因此进风口部位设计在室内机顶部。

② 过滤网：过滤房间中的灰尘。

③ 出风口：降温或加热的空气经上下导风板和左右导风板调节方位后吹向房间。

④ 上下风门叶片（上下导风板）：调节出风口上下气流方向（一般为自动调节）。

⑤ 左右风门叶片（左右导风板）：调节出风口左右气流方向（一般为手动调节）。

⑥ 应急幵关：无遥控器时使用应急开关可以开启或关闭空调器的按键。

⑦ 指示灯：显示空调器工作状态的窗口。

⑧ 接收窗：接收遥控器发射的红外线信号。

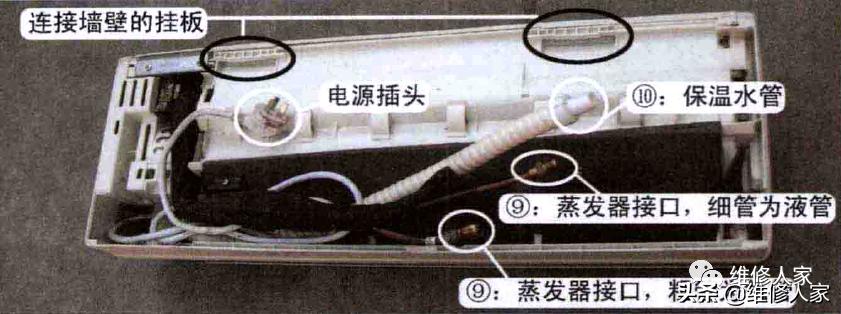

⑨ 蒸发器接口：与来自室外机组的管道连接（粗管为气管，细管为液管）。

⑩ 保温水管：一端连接接水盘，另一端通过加长水管将制冷时蒸发器产生的冷凝水排至 室外。

4、室外机的外部结构

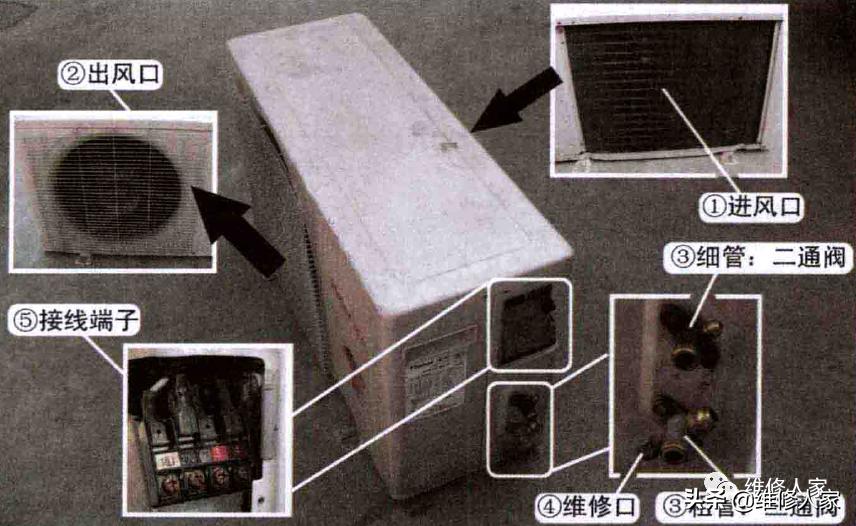

室外机外部结构见下图。

① 进风口：吸入室外空气（即吸入空调器周围的空气）。

② 出风口：吹出为冷凝器降温的室外空气（制冷时为热风）。

③ 管道接口：连接室内机组管道（粗管为气管接三通阀，细管为液管接二通阀）。

④ 维修口（即加氟口）:用于测量系统压力，系统缺氟时可用以加氟。

⑤ 接线端子：连接室内机组的电源线。

5、连接管道

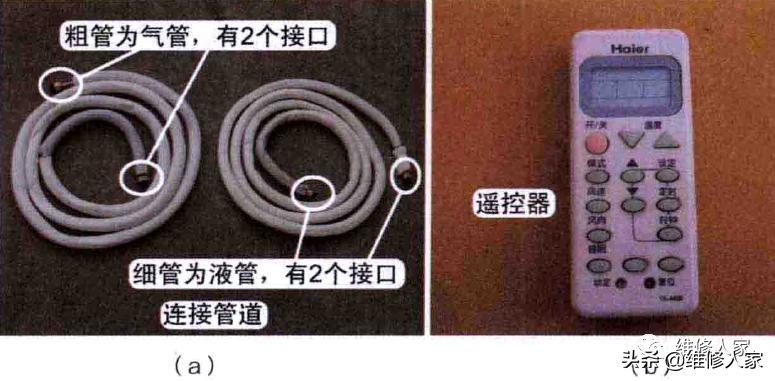

连接管道用于连接室内机和室外机的制冷系统，完成制冷（制热）循环，其为制冷系统的一 部分，实物外形见下图（a）。粗管连接室内机蒸发器出口和室外机三通阀，细管连接室内机蒸发器进口和室外机二通阀；由于细管流通的制冷剂为液体，粗管流通的制冷剂为气体，所以细管也称为液管或高压管，粗管也称为气管或低压管；材质早期多为铜管，也有部分使用铝塑管。

6、遥控器

遥控器用来控制空调器的运行与停止，使之按用户的意愿运行，其为电控系统中的一部分，实物外形见上图 (b)。
